2015年省优二等奖:中山漫画馆

荣获2015年度广东省优秀工程勘察设计二等奖

勘察设计单位：广东中山建筑设计院股份有限公司

主要参加人员名单：01.李中康02.梁俊宇03.徐秋惠04.王智刚05.方雄武06.苏  辉07.阮海伦08.郭仕锋09.方壮波10.李志明11.陈  绮12.郭  哲13.刘志荣14.郑国安

工程项目简介

一、工程概况：

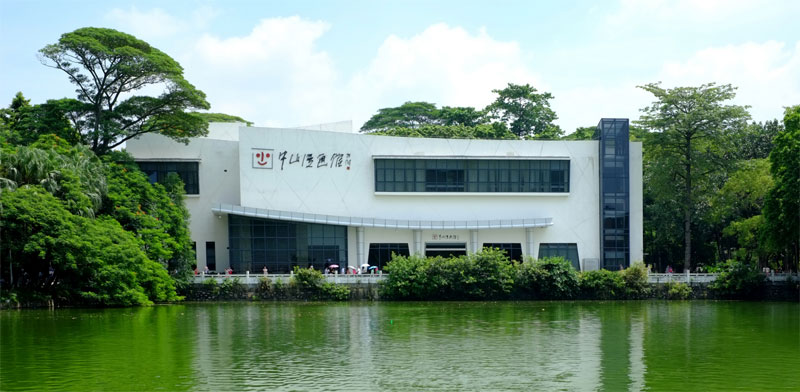

中山漫画馆项目属于一个旧建筑改造项目，坐落在中山逸仙湖公园内，通过对一座90年代酒楼改造而成，建筑面积约4213.2M²。中山漫画馆是国内仅有的几座实体漫画馆之一，主要向市民系统地展示中国漫画的发展历程，馆内珍藏了许多中山漫画名家方成、方唐、江有生等漫画艺术大师的作品。馆藏丰富、藏品质量高，在国内同类漫画馆中名列前茅，同时漫画馆的设计也受到业主和公众的好评。





二、设计特点：

中山漫画馆的设计上，中山漫画馆主要馆藏画作为中山本地著名漫画家的作品，其中以水墨漫画为主，从而以水墨漫画作为切入点，展开设计的思考。从而引入水墨画的特征，其画风清雅大气，粉墙黛瓦的建筑与自然协调，浑然一体，淡淡的色调，与环境紧密结合，散发出浓浓的历史气息，并且体现岭南建筑特有的内敛淡雅的感觉。最后提出“融合·共生”的设计理念，以贯穿整个设计。

中山漫画馆作为一个改造项目，有效利用旧建筑的原有结构体系和相关功能空间，其中项目的设计特点主要体现为下述三点：

1、建筑艺术性格的展现

本设计紧抓漫画的艺术特点，在充分利用原有建筑结构和配合展馆功能的前提下，大胆对建筑内部空间和建筑造型进行改造，打通首层二层公共空间，外立面运用内凹斜直线墙身肌理和弧线天际线的组合手法，立面采用灰玻与白墙具有国画韵味的色彩对比，虚实有致，建筑造型富有雕塑感，运用建筑艺术展现出漫画艺术轻松恢谐的特有性格。

2、开放互动的设计理念

本设计从一开始就采用与公众交流互动的设计理念，广泛向社会征集意见，设计中在建筑与公园环境关系上实现了相辅相成的效果，为公园景观注入了新的亮点，保留并美化了场地周边环境，特别是南侧的市民休闲广场；漫画馆功能布置上设置临时展览，青少年互动区，室外花园互动平台等设施。

3、生动活跃的室内设计理念

室内设计采用与建筑立面相统一的设计主题手法，地面、天花、开敞楼梯、墙身等都采用生动活跃的斜直线主题；布展设计上大量采用“人机互动”、“实景再现”等的先进布展设施；建筑外观、室内设计、艺术布展的理念实现了设计的内在统一。



三、主要技术要求：

本项目技术设计充分体现创新、绿色环保的建筑设计理念：

1、旧物再用，建筑再生

对旧建筑充分加以利用，通过结构补强处理，保留原有砼框架和大部分原有外墙砌体。满足新建筑的功能要求。

2、生态景观，立体绿化

景观设计和施工过程都保留场地内的大树，在三层设置大面积空中花园平台，与周围公园绿化形成立体绿化效果。

3、节能用材，环保设计

采用预制复合轻质泡沫砼墙板、浅灰色吸热玻璃等新型建材，实现节能节材的环保设计理念。

4、综合管线，空间控制

本工程为改造工程，在层高有限的条件下，通过合理综合布置各专业管线，满足室内设计的净高与美观要求。

5、消防给水，因地制宜

消防给水设计方面，考虑到纸质馆藏的要求，在库房设置了气体灭火系统，喷淋系统采用预作用系统，有效防止藏品被误喷。

6、节能电气，智能高效

本工程电气设计采用节能型变配电设备，灯具全面采用节能绿色光源，自动报警系统采用总线制智能系统，实际运行节能效果显著，安全可靠。

7、空调选型，节能环保

本工程根据项目的实际情况，采用变制冷剂流量多联式空调系统，选材采用节能性能先进的系统和保温材料，使用管理方便稳定性高，节能环保，效果显著。

8、特殊空调，保护藏品

考虑到馆藏为纸质物品，在特定的库房和展柜均设置了恒温恒湿空调。



四、解决的关键问题：

针对本项目作为改造项目的自身特殊性，贯穿于项目的始末，关键问题主要归结为两个层面：

1. 方案层面

① 建筑与环境的关系。由于本项目位于中山逸仙湖公园内部，逸仙湖公园为中山城区的一个历史悠久的市民公园，因此项目的各方面均受到市民的关注。从而在项目定位上遵循开放的原则，建筑为市民提供一个全新的开放空间，主动与市民共享活动场地及景观资源，而在建筑立面的设计上，必须与公园环境协调。

② 建筑功能与原有功能的关系。由于本项目是对已有建筑进行的改造，原有建筑为餐饮建筑，而现需改造为展览性建筑，所以在建筑功能上变化悬殊。从而在建筑的新功能和原有功能上的考虑上，充分考虑适当沿用原有建筑的功能布局的可行性，另外考虑展览空间的特殊性，从而增加适当的新功能，以便于新旧功能空间的相互间的渗透和利用。



2. 技术层面

① 结构承重的改变。

由于建筑功能的改变，建筑内部的拆改无法避免，从而带来无法回避的结构问题。荷载的变化，导致结构从加固到复核的过程中，技术难度加大。

② 室内楼梯的变化。

改造后的功能增加了一些通高空间，用于活化室内空间感受，从而增加了一些室内楼梯，采用钢楼梯，已解决结构难题。



五、主要经济技术指标：

	单位	数据	备注
总建筑面积	㎡	4213.2
建筑基底面积	㎡	1518.16
层数	-	3
建筑高度	m	19.9



六、采用新技术、新工艺、新材料、新结构及节材、节能措施：

对建筑原有的砼框架和大部分外墙砌块的重复利用，节约能源；另外保留原有树木，并设置大面积立体绿化系统；采用预制复合泡沫砼墙板、浅灰色吸热玻璃灯新型建材，实现节能的目标；喷淋系统采用与作用系统，避免藏品被误喷；选用节能灯具、变频设备、多联式空调系统、恒温恒湿空调等。



七、经济、社会和环境效益与建筑设计行业先进水平的对比：

本项目一直遵循以人为本、回归自然的原则，以此原则贯穿设计的始末，一方面为市民保留并美化了美丽的自然环境，另一方面为市民活动提供更多的活动空间。

项目的建成既整合和利用了原有建筑的体型和景观资源，又能响应中山市城区三旧改造的号召，为市民提供一个全新的文化展览功能的建筑，活化城市的文化生活，场地对外开放，容纳更多市民的参与，让人与建筑、自然有更多的交流，在一定程度上提升了中山旧城区的守卫度，赋予活化老城区新的活力。纯粹诙谐的建筑立面，与公园内部景观相映成趣，建筑本身与景观合二为一，相互促进城市的文化韵味。

中山漫画馆建成以来，每年为中山文化旅游带来了更丰富的资源，成为中山城市的一道亮丽的风景线，每年到中山漫画馆参观的游客人数已经超过约二十万人次，为社会和环境带来了不可估量的效益，最重要的是为中山城市文化增添了重要的一笔。
